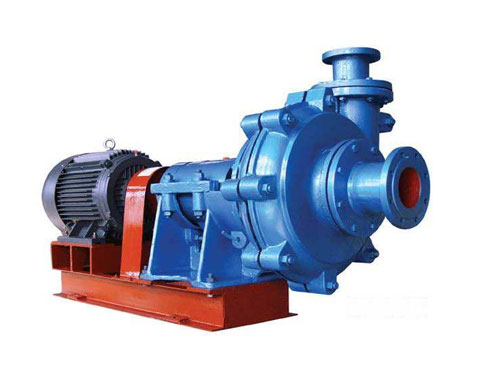

GMZ型離心式渣漿泵

首頁 > 產品中心 > 渣漿泵系列

發布時間 :2020-12-19 14:47:25 瀏覽量：18

GMZ型離心式渣漿泵概述:

　　耐磨渣漿泵是單級單吸、軸向吸入懸臂臥式離心泵，可廣泛用于冶金、礦山、電力、煤礦、水利、化工、輕工、石油等部門輸送含有大量固體物料的磨蝕性或腐蝕性漿體。

　　1、GMZ型泵，過流部件采用高強度耐磨材質，適用于輸送強磨蝕、高濃度、大顆粒的渣漿，在泵的工作壓力范圍之內，可以多級串聯使用。

　　2、GMZ型泵根據抽吸的介質不同，具有可互換的各種材質的過流部件，適用于輸送磨蝕性或腐蝕性，大顆粒或細顆粒漿體。

　　3、泵型號意義：例GMZ65-20-40

GMZ---耐磨渣漿泵

65－－－－出口直徑

20－－－－揚程值

40－－－－流量值(m3/h)

結構說明

　　GMZ型離心式渣漿泵，除泵頭部分(包括前后泵殼、蝸殼、前后護板、葉輪等)結構不同外，其余部分結構相似，采用同一系列的傳動部分，下面按泵頭部分，軸封部分及傳動部分，分別敘述其結構特點。

　　1、泵頭部分：GMZ型系列泵為雙泵殼結構，即前泵殼、后泵殼和帶有可更換的過流部分(包括葉輪、蝸殼、前護板、后護板)。前后泵殼根據工作壓力，采用灰鑄鐵或球墨鑄鐵制造，垂直中開，用螺栓連接，后泵殼有止口與托架用螺栓連接，泵的吐出口可按八個角度旋轉安裝，葉輪前后蓋板帶有背葉片以減少泄漏，提高泵的壽命及效率。各型泵進口均為水平方向，從傳動方向看泵為順時旋轉。

　　2、軸封部分：軸封有三種形式，副葉輪軸封及填料軸封，機械密封。

　　(1)副葉輪軸封：在泵進口正壓力值不大于泵出口壓力值的10%時的單級泵或多級串聯第三級泵，可以采用副葉輪軸封，副葉輪軸封具有不稀釋礦漿，密封效果好等優點。

　　(2)填料軸封：填料軸封結構簡單，維修方便，需使用軸封水，對于不適于用副葉輪軸封的工況及泵吸上使用工況可采用填料軸封。

　　(3)機械密封：對于不適于以上兩種軸封的工況下，采用機械密封，減少軸封部分的維修次數。

　　3、傳動部分：本系列泵均采用同一系列的傳動，包括托架和軸承組件，泵軸直徑大，剛性好，懸臂短，在惡劣的工況下不會彎曲和振動，軸承選用單列圓錐滾子軸承及深溝球軸承，組合使用能夠承受泵的最大軸向及徑向載荷，軸承采用稀油潤滑，軸承體兩端有密封端蓋，能有效防止礦漿等污物進入軸承，該泵在軸承體設有兩個膠管接頭，可與水源接通，對軸承室進行冷卻，因此可在較高的環境溫度下工作，保證軸承安全運行，具有較高的壽命。

二、產品性能表

上一個：真空泵

下一個：YZ型液下式渣漿泵

返回列表

從初創到成長，從中國到世界，不斷探索，發掘未來 聯系我們

服務熱線

13695338571
返回頂部

型號	流量 (m3/h)	揚程 (m)	轉速 (r/min)	必須汽蝕余量 (m3)	效率 (%)	配套電機
型號	流量 (m3/h)	揚程 (m)	轉速 (r/min)	必須汽蝕余量 (m3)	效率 (%)	型號	功率
GMZ40-10-15	8	10.6	1420	3.5	38	Y100L2-4	3
	15	10			48
	18	9.7			50
GMZ50-15-15	8	16	1450	3.5	40	Y100L2-4	3
	15	15			50
	18	13			49
GMZ50-60-80	45	65	2950	4.2	40	Y200L1-2	30
	80	60			50
	95	53			50
GMZ50-80-60	30	85	2950	3.5	38	Y200L2-2	37
	60	80			50
	72	70			49
GMZ65-15-40	20	16	970	4.5	35	Y160L-6	11
	40	15			50
	50	13.2			47
GMZ65-20-10	5	22	1460	3.8	30	Y132S-4	5.5
	10	20			38
	12	19			42
GMZ65-20-40	25	24	1460	4.5	43	Y180M-4	15
	40	22			59
	80	21			61
GMZ65-20-80	40	25.1	1460	4	58	Y160-4	18.5
	80	24.4			72
	100	19.7			69.6
GMZ65-30-10	5	32	1460	3.5	30	Y132M-4	7.5
	10	30			38
	12	29			42
GMZ65-30-70	35	37.7	1470	4	34	Y180M-4	18.5
	70	34			52
	85	32			54
GMZ65-30-80	40	35	1470	4	44	Y180M-4	18.5
	80	34			55
	100	30			57
GMZ80-20-110	60	26	1470	4.5	64.8	Y180M-4	18.5
	110	22			70
	130	20.6			72
GMZ80-50-120	60	55	1480	4.5	34	Y255S-4	37
	120	51			52
	140	49			53
GMZ100-18-170	90	21	970	4.5	54	Y200L2-6	22
	170	16			56
	200	14.5			60
GMZ100-24-120	60	26.8	980	4	43	Y225M-6	30
	120	24			62
	140	23			66
GMZ100-25-200	100	30	1470	4.8	65.5	Y200L-4	30
	200	25			84.6
	240	22			78.5
GMZ100-27-140	70	31	1480	4.5	53	Y180L-4	22
	140	27			63
	170	24			62
GMZ100-30-80	40	34.2	970	3.5	35	Y200L2-6	22
	80	32.2			55
	100	30.2			45
GMZ100-30-140	80	35.5	1480	3.8	41	Y200L-4	30
	140	33.7			54.4
	160	33			56
GMZ100-30-200	100	34	1480	4.8	53	Y225S-4	37
	200	30			64
	240	28			63
GMZ100-35-250	130	38	1480	5	54	Y250M-4	55
	250	35			68
	300	28			71
GMZ100-40-50	30	37	1470	4.5	20	Y180L-4	22
	50	40			31
	60	39			36
GMZ100-40-200	120	53.7	1480	4.6	56	Y250M-4	55
	200	49.9			71
	240	14			26
GMZ100-52-80	40	56	1480	4	43.3	Y225M-4	45
	80	55			56
	100	53			58
GMZ100-60-80	40	62.2	1480	4	21	Y225M-4	45
	80	62.4			39
	120	60			49
GMZ100-60-200	90	71.3	1480	4.5	33	Y280M-4	90
	195	69.3			52.4
	240	67.3			59
GMZ100-70-180	120	78	1480	4.5	47	Y315S-4	110
	180	77			58
	210	76			63.3
GMZ100-80-80	82	40	14880	4.6	28	Y250M-4	55
	80	80			39
